系统由三部分组成：

1. 次声波传输导管；2. 智能控制装置；3. 上位机软件及远程控制终端。

系统技术原理及关键技术：

1.液面测试采用亚声波作为回波信号，频率小于20Hz的亚声波在油套环形空间内传播距离远，能量消失的慢，使得一体化结构设计使用细胶管作为声波通道得以实现。

2.液面测试单元采用全密封设计，与控制单元隔离；液面测试单元与控制单元虽然设计为一体箱，但是液面回声系统和电控系统仍然为相互隔离的独立控制，**整洁，可以达到**运行的目的。

3.实现泵压式自动测量方式设计：这种设计能够确保油井有无套压都能实现自动液面测试。

4.液面回波自识别技术，该技术能够确保设备自行识别液面回波，直接计算得出液面数值，这是实现自动闭环控制的前提。

系统应用领域：

◆油气井动液面监测：石油开采——间歇采油（间抽控制）、螺杆泵自动闭环控制、液面恢复法量油（单井计产）◆煤层气井液面监测；◆试油试采液面监测；◆钻井泥浆液面监测

技术参数：液面测量范围：0～3000m；压力测量范围：0～5MPa；控制方式：    RS485 MODBUS-RTU；工作温度：    -35℃～60℃

系统主要功能

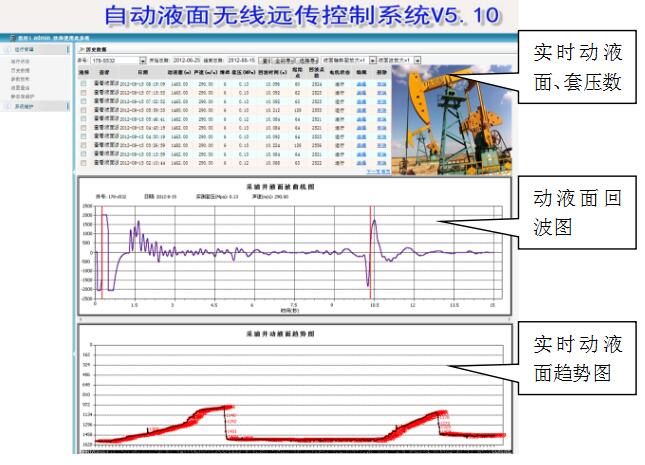

1. 油井动液面实时自动测试

远程设置自动测试时间间隔，自动测试液面并实时传回数据，网页浏览。

2. 油井间抽制度制定：

根据油井停机液面恢复曲线和启机液面恢复曲线数据，利用回归算法自动计算**停机和运行间抽时间，确保不减产前提下**可能的增加停机时间，实现节能运行。

3. 螺杆泵防抽空自动闭环控制

本系统特别适合螺杆泵控制系统，不但可以通过实时液面数据，实现防抽空停机保护，还可以和螺杆泵变频控制系统结合实现自动闭环控制，系统根据复测确认的实时液面数据，自动调整变频器频率，改变螺杆泵转速，达到设定**沉没度运行，实现螺杆泵节能运行和有效增产。

4. 单井计产：液面恢复法自动量油

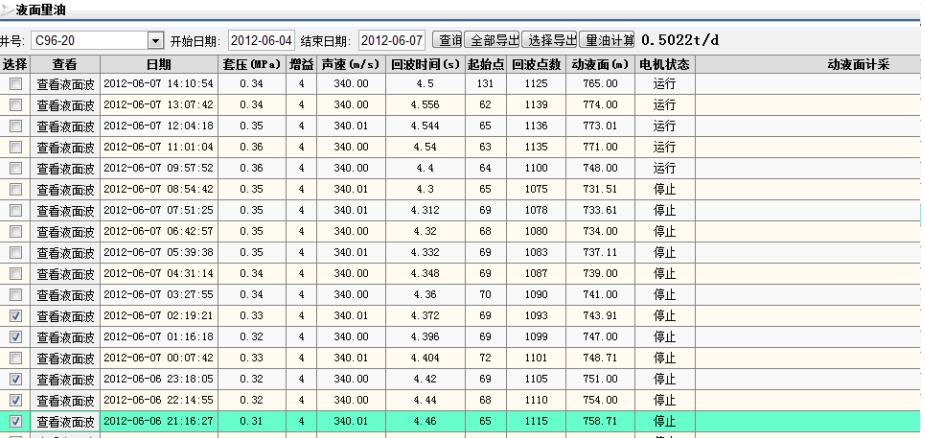

采油厂实例：C96-20井

矿区自己量油结果：0.5吨/天    液面恢复法量油结果：0.5022吨/天  如下图：

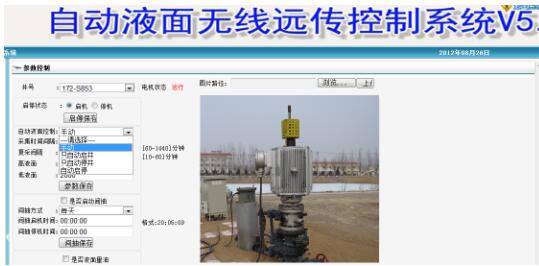

5. 远程监控及数据实时浏览

远程监控软件结合油田数字化要求，采用BS网页模式，通过用户名和密码**，使不同级别管理人员可以分别**浏览或者直接远程参数设置权限，实行有效管理和控制。
