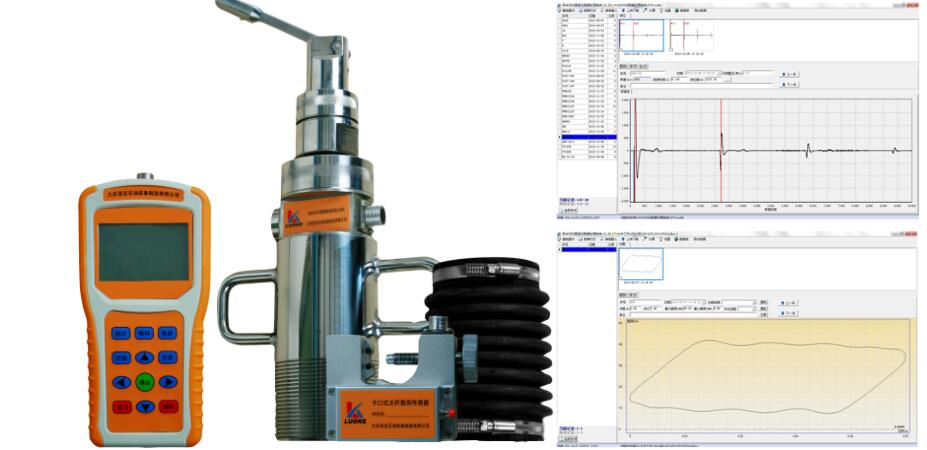

本设备是目前油井测试领域内具有**先进水平的测试仪器，引导国内液面功图测试设备的发展方向。本设备以其技术先进、****、方便快捷等特点得到国内油田客户的一致好评。

技术参数：

1、油井液位测量范围：0米-3000米；

2、适应套管压力范围：0-5Mpa（可以特殊扩展到12MPa）；

3、套管压力测量精度： ± 1%；

4、液位测量精度： ± 1%；

5、示功图传感器测量载荷范围：0-150kN；

6、载荷测量精度：±0.5%；

7、光杆直径范围：0-42mm；

8、冲程测量范围：1米-12米；

9、冲程测量精度：±2.0%；

10、环境温度：-35℃ — +50 ℃；

11、相对空气温度不超85%；

12、无剧烈震动和颠簸场所；

特点

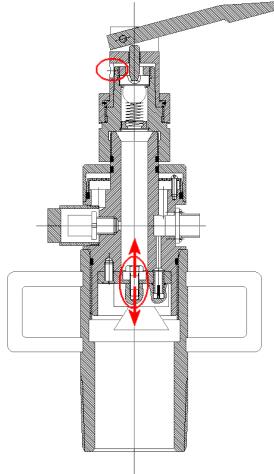

1、**生产——测液面不用声弹、不用氮气瓶、无明火。*作者轻轻敲击设备手柄（有套压情况）或者气囊（无套压情况）便可发出声音信号传输到油井液面，靠**微音接收器处理信号，现场显示液位值和套管压力值。

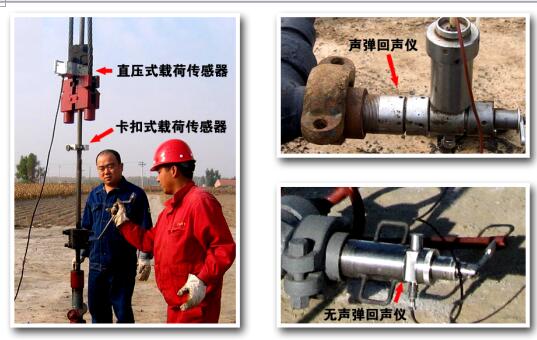

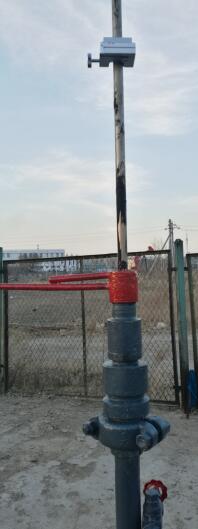

2、****——测功图不用卸载荷。*作者将卡口式光杆载荷传感器直接卡固在抽油机光杆上，测量示功图、载荷值、冲程和冲次等参数并无线传输到手持器存储和显示。
