压力计

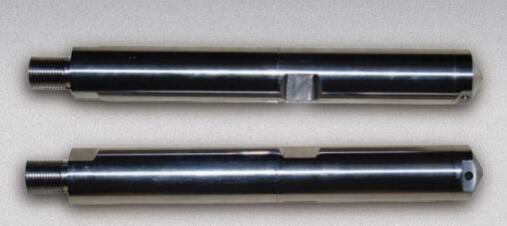

存储式电子压力计

一、概述

压力计应用于勘探测井和生产开发试井,也适用于油气田的油井、水井和气井在各种不同情况下(诸如:关井测压、脉冲式井、干

扰式井、静压、流压、恢复压等)的压力和温度的**测试。

压力计由地面软件、井下压力计和附件连线组成。地面软件完成与压力计的通讯、数据的处理及打印出图;压力计由传感器、处理

电路和电池组成;传感器包括压力传感器和井温传感器,处理电路核心部分为单片机控制部分、其次是采集与存储单元。电池部分

采用高温高能电池,不同情况采样间隔及采样时间都不同,所以电路设计都采用低功能秏集成电路。

二、存储式电子压力计特点

**工作温度;175℃

具有高密度采集功能,采集速度为1S。

仪器工作可靠性高,电路低功耗,原装进口高温电池。

采用点数*多可达400万点。


三、技术指示

仪器外径:φ22、φ36(可选)

仪器**测量温度:150℃、175℃(可选)

压力**测量范围:60MPa、80MPa、100MPa(可选)

压力测试精度:0.05%、0.2%(可选)

温度测量误差:±0.05℃

**测量点数:50万点、100万点、400万点(可选)

采样间隔:*快1S、*长240h

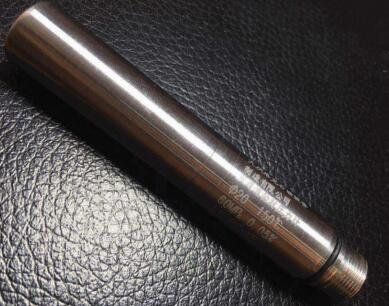

双通道堵塞式电子压力计

双通道堵塞式电子压力计用于各类注水井分层压力监测,桥式、常规井的分层验封,压裂压力监测或其他需要同时同步采集两路压力信号的场合。

除常用双通道堵塞式电子压力机,还可以根据用户的特殊需求定做生产各类双通道压力计。

主要特点:

1、与配水器偏孔密封的方式和位置**等同于堵塞器的密封方式和位置。

2、采样速度快,分辨率高,能捕捉压力变化的细节。

3、功耗低,可满足长时间在井下测试压力恢复的需要。

4、双通道同时同步采集油管压力的地层压力,可确定地层压力的**性。

技术参数:

【压力精度】0.2% FS、0.1% FS、0.05% FS。

【压力范围】0~40MPa、60MPa、80MPa、105MPa.

【温度范围】-25℃~85℃、125℃、150℃。

【温度精度】±0.5℃、±1℃。

【数据容量】12万数据点,可存储6万组数据。

【采集速度】可按测试要求进行调整,*快20组/秒。

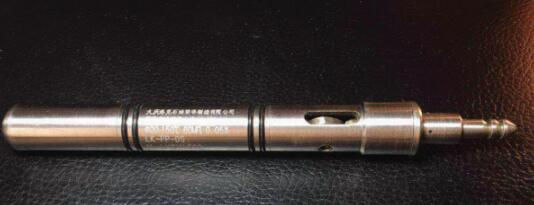

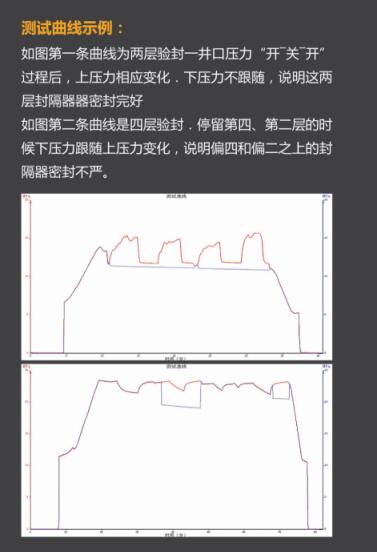

双通道验封压力计:

主要特点:

1、仪器尺度小,下井时可装在密封段或工作筒里,不占用工具长度。

2、验封时只用一支压力计,同步采集油管内及地层压力。

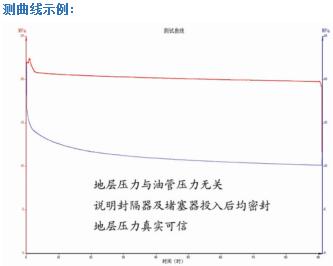

3、分层测压时,是判断“地层压力真实性”的可靠方法。

4、设计时**考虑测试效率和可靠性,仪器功耗低,可长时期或多井次工作。

5、采样存储速度快,可达20次/秒,可以采集到压力变化的细节。

技术参数:

【压力精度】0.2% FS、0.1% FS、0.05% FS。

【压力范围】0~40MPa、60MPa、80MPa、105MPa.

【温度范围】-25℃~85℃、125℃、150℃。

【温度精度】±0.5℃、±1℃。

【数据容量】12万数据点,可存储6万组数据。

【采集速度】可按测试要求进行调整,*快20组/秒。
