数字化油井 您现在的位置: 首页 > 产品中心 > 数字化油井 >
数字化油井

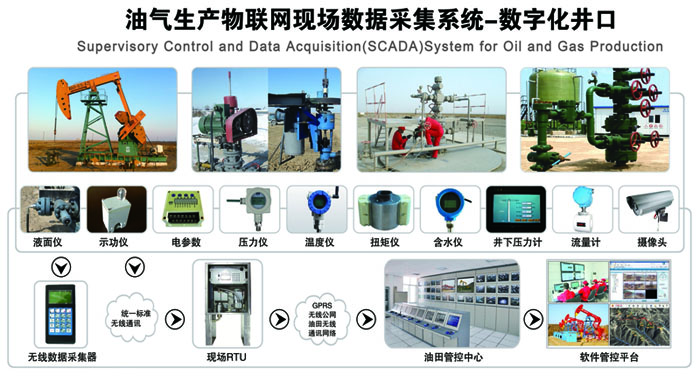

前端“数字化井口”——以基本生产单元过程控制为核心,主要监测示功图,电参数为主。实时采集井场相关各项数据,实现各项数据实时在线计量,工况分析和显示、异常报警,井场设备运行状况判断。

1、井场数字化建设:包括油井示功图参数采集、油井电参数采集、井场RTU等。

(2)抽油机电参数采集

抽油机安装电参数采集模块,采集抽油机电机三相电压、三相电流,从而计算有功功率、无功功率、功率因数、频率、正反相有功/无功电能、累计电量等。显示日耗电、累计耗电、油井的冲次和平衡度、上行电流和下行电流。通过网络接收远程*令,实现远程启机、停机。可以实现远程设置各项保护参数,达到根据保护参数对电机进行自动实时保护。

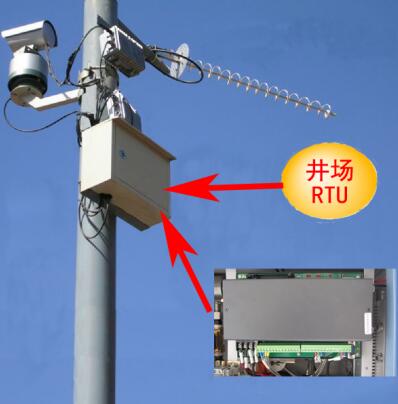

(3)井场RTU

在井场立杆上安装井场RTU,实现整个井场实时采集数据的格式转换、存储、转发,与站控系统进行数据通讯。


1、无线示功仪(游梁式抽油机)

产品概述:

无线示功仪是自主研发的微功耗一体式功图采集设备,是一种集数据采集、数据处理、电池供电、无线传输于一体的抽油机专用的功图采集设备。具有电池电量实时在线监测功能,电量过低提醒用户及时更换电池;通过软件远程设置无线示功仪采集间隔、数据发送间隔;无线示功仪是抽油机井进行故障诊断、产液量计算的一个重要设备。

技术特点:

1、微功耗、无线通讯。

2、实时监测抽油机**、*小载荷等,载荷上、下限设置及报警等。

3、采用一次性高能电池供电。

4、本地无线通讯,无需排管布线,大大节省施工成本。

5、抽油机停机自动通过RTU报警。

6、通过RTU远程无线设置参数。

7、自动判断油井结蜡,给出洗井提示。

技术参数:

量程:0~150KN

精度:>0.5%F.S

电池使用寿*:>1.5年

防护等级:IP67

工作温度:-40~+85℃

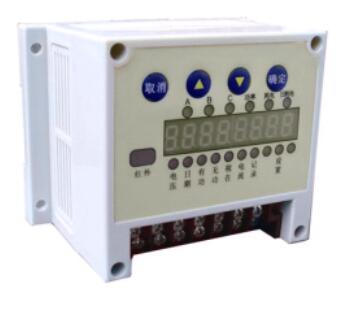

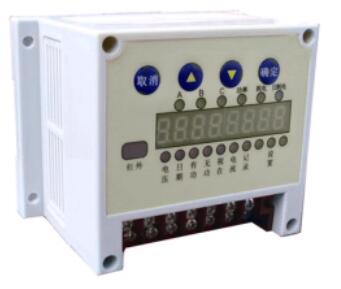

2、电参测量模块

技术特点:

采用电磁隔离和光电隔离技术,实现电流、电压的输入、输出**隔离。实时测试三相电流、三相电压、有功功率、无功功率、功率因数、频率、正反相有功/无功电能,累计电量等参数。

技术参数:

供 电: 7.5V—24VDC

精度等级:0.2级

工作温度:-40~+85℃

相对湿度:<90%RH(无凝结)

输入电压:0~2500VAC

输入电流:0~1000A

测量频率:0~75HZ

3、现场RTU

产品概述

可实现对工业现场的各种信号的采集与控制。采用工业级的32位**处理器,功能强大。支持各类数据采集,控制输出,运算处理,数据存储,远程传输。支持工业环境下常用的各种接口方式。

功能特点

1、支持IPV4协议

2、大容量存储空间

3、一体化设计,支持多路CAN,RS232,RS485,AI,AO,DI,DO等接口

4、具有看门狗及数据掉电保护功能

5、支持断电自动重连,数据透明传输

6、远程通信支持GPRS、CDMA

7、超低功耗

8、宽电压供电DC(8~24)V

9、工作温度:-40~+85℃

10、相对湿度:<90%RH(无凝结)
